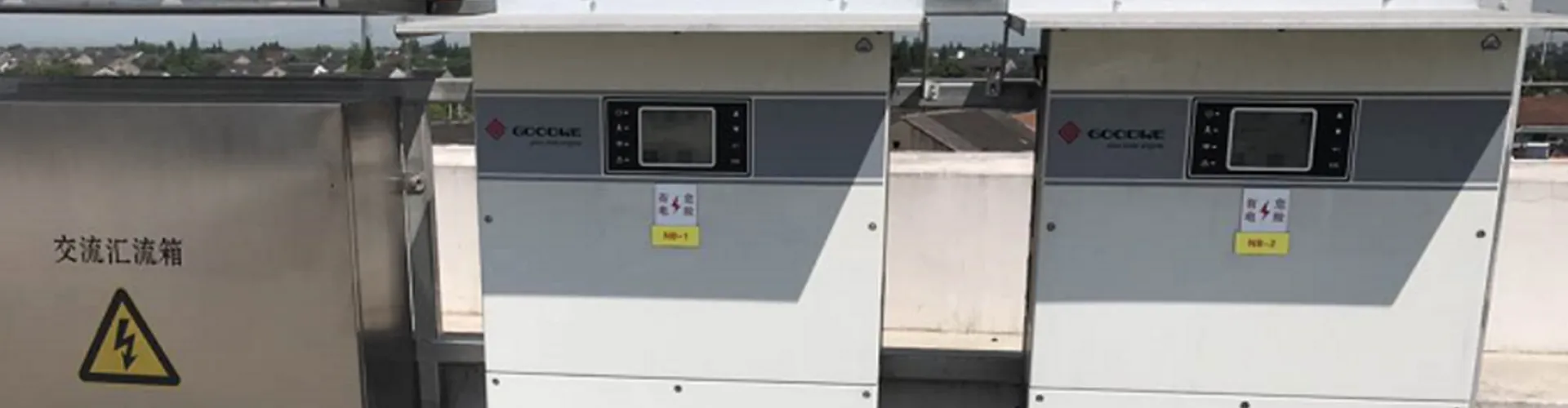

新しいエネルギーインバータ
新しいエネルギーインバータのヒートシンクは、チップの高温と安定した動作を確保するだけでなく、その寿命を延ばし、発電効率を向上させる上で重要な役割を果たしているため、非常に重要です。
私たちの事業
見積もりを取得する
新しいエネルギーインバーター熱管理:
放熱の必要性
新エネルギー太陽光発電インバータの動作中、パワーデバイスは必然的に大量の熱を発生します。一般的な集中型インバータを例に挙げると、内部のIGBTモジュールは、全負荷動作時にかなりの量の熱エネルギーを放出します。この熱が適時に放散されない場合、インバータの内部温度が急上昇します。研究によると、インバータの内部温度が10℃上昇するごとに、電子部品の寿命が約50%短縮され、変換効率も低下し、太陽光発電システム全体の性能と安定性に深刻な影響を与えることが示されています。したがって、効率的な放熱は、太陽光発電インバータの信頼性の高い動作を確保し、その耐用年数を延ばし、発電効率を向上させるために非常に重要です。
ヒートシンクの機能
太陽光発電インバータの放熱システムの中核部品であるウォルメイトの放熱ヒートシンクは、主に放熱面積の拡大と熱伝達の促進という2つの方法で効率的な放熱を実現しています。例えば、アルミ合金製スカイブフィンヒートシンクは、独自のフィン構造により空気との接触面積が大幅に増加し、熱をより素早く周囲の空気に伝達することができます。また、このヒートシンクは通常、熱伝導性シリコングリースと併用されます。これにより、パワーデバイスとヒートシンク間の微細な隙間を埋めることができ、熱抵抗を効果的に低減し、さらに熱伝達効果を高め、インバータから発生する熱を迅速かつ効率的に放熱することができます。
ヒートシンクの種類
自然冷却ヒートシンク：
自然冷却ヒートシンクは外部電源に依存せず、自然対流と放射のみで放熱します。一般的にダイカスト技術を用いて製造されます。構造が非常にシンプルでコストが低く、動作時の騒音もないため、比較的小電力（通常20kW未満）で放熱要件が比較的低いストリングインバータに適しています。一部の小規模分散型太陽光発電プロジェクトでは、自然冷却ヒートシンクはインバータの放熱要件を満たすことができ、追加の電力消費を必要としないため、高いコストパフォーマンスを実現します。
強制空冷ヒートシンク：
強制空冷ヒートシンクは、ファンなどの装置を通して空気を強制的に流すことで熱を奪います。その放熱効率は自然空冷ヒートシンクに比べて大幅に高く、比較的大きな出力（一般的に25kW以上）のインバータに適しています。100kW～1MWの出力範囲を持つ集中型太陽光発電インバータでは、強制空冷が一般的な放熱方法です。しかし、強制空冷にはいくつかの欠点もあります。例えば、ファンの動作中に騒音が発生したり、ある程度の電力を消費したりします。また、埃が装置内に入り込みやすく、装置の正常な動作に影響を与える可能性があります。
現在、顧客側のコスト圧力により、多くのソリューションは小型・高出力インバータ用途向けとなっており、ヒートシンクの放熱性能に対する需要が大幅に高まっています。そのため、Walmate Thermalの設計方針は、同じ体積とサイズの放熱器条件下で、スカイブフィンヒートシンクの底部のヒートパイプを増やすことで、迅速な熱伝導を実現し、ヒートパイプヒートシンクの単位時間あたりの熱伝導・放熱性能を大幅に向上させることです。
ヒートシンク選定のポイント
-パワーマッチング:
インバータの出力に応じて適切なヒートシンクを選択してください。一般的に、出力が大きいほど発熱量も大きくなり、必要な放熱能力も高くなります。小出力インバータの場合は自然空冷ヒートシンクを選択できますが、大出力インバータの場合は、放熱効果を確保するために強制空冷または液冷ヒートシンクが必要となります。
-環境適応性:
インバータの使用環境（温度、湿度、埃など）を考慮してください。高温、高湿度、埃の多い環境では、ヒートシンクの腐食や詰まりを防ぎ、放熱効果に影響を与えるため、保護性能に優れたヒートシンクを選択する必要があります。ヒートシンクの表面処理も非常に重要で、通常は粉体塗装または陽極酸化処理が施されます。例えば、砂漠地帯の太陽光発電所では、砂や埃が多いため、保護レベルの高い強制空冷ヒートシンクを選択し、効果的な防塵装置を備える必要があります。同時に、ヒートシンクの設計では、通気孔に埃が詰まらないように、フィン間の間隔にも注意を払う必要があります。
放熱要件を満たすことを前提に、ヒートシンクのコストを総合的に検討する必要があります。ヒートシンクの種類によってコストは大きく異なります。自然冷却ヒートシンクは最もコストが低く、液冷ヒートシンクは最もコストが高いです。プロジェクトの予算と実際のニーズに応じて、最もコストパフォーマンスの高いヒートシンクを選択する必要があります。
新技術の応用
ヒートパイプ放熱技術：
ヒートパイプは、その並外れた熱伝導率を特徴とする、極めて革新的な熱伝達素子です。その動作原理は、完全に密閉された真空管内の内部液体の蒸発と凝縮のプロセスに基づいています。毛細管現象などの流体力学の原理を利用することで、ヒートパイプは急速な熱伝達を実現し、効率的な放熱を実現し、様々な高発熱シナリオにおける放熱課題を容易に解決します。
ヒートパイプヒートシンクは、優れた利点を備えています。超高熱伝導率と優れた等温特性により、均一な熱分布を確保し、局所的な過熱を回避できるだけでなく、高温端と低温端の両方の伝熱面積を実際のニーズに合わせて柔軟に調整できます。さらに、長距離熱伝達が可能で、伝熱空間の制約を打破し、温度を精密に制御できます。これらの特徴により、電子機器、産業機械、航空宇宙分野など、あらゆる分野において理想的な放熱ソリューションとなります。
放熱シミュレーション技術：
Walmate Thermalは、Ansysシミュレーションソフトウェアを活用し、インバータシステム内の熱条件を非常にリアルに再現したシミュレーションをお客様に提供しています。この高度なソフトウェアにより、設計段階では各コンポーネントの動作温度を正確に予測することができ、システムの熱挙動に関する貴重な知見が得られます。
シミュレーション結果を綿密に分析することで、インバータ内の不合理な構造レイアウトを迅速に特定し、修正することができます。この積極的なアプローチにより、設計・研究開発サイクルが大幅に短縮され、試行錯誤に伴うコストを効果的に削減できます。さらに、製品の初回成功率も向上し、お客様には開発初期から熱管理要件を満たす高品質で信頼性の高いインバータソリューションを提供できます。
